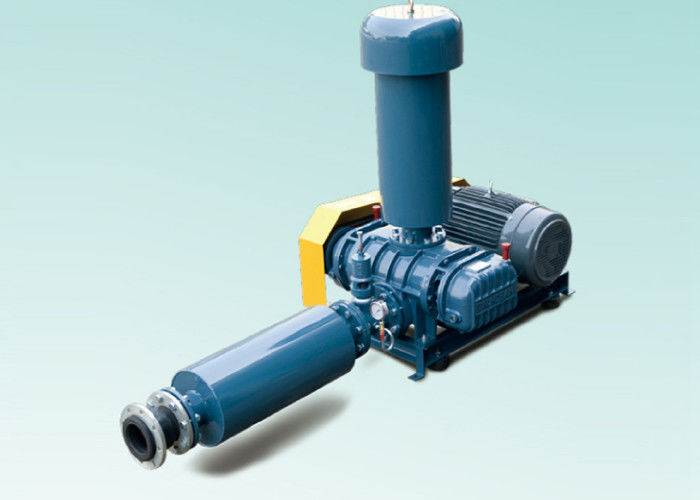

رطوبت هوا | کم فشار دهنده برای گاز سمی، خورنده، اتصال کمربند، چدن فشار 6000 mmAq
توضیحات کالا
ریشه های دمنده با افزایش شدت بهبود می یابند، این کمک می کند تا از روتور مرکز و انحراف محور از تاثیرات خارجی جلوگیری شود. روتور با پیشرفته ترین چهار شفت در یک فرآیند یک بار استفاده می شود، می تواند خطاهای ساخته شده را کاهش دهد، دقت چرخ لوب را افزایش می دهد و باعث افزایش کارایی دمنده می شود. محفظه هوا و قسمت جانبی دمنده دارای لبه flange و groove است که می تواند نه تنها عملکرد توابع دمنده را تقویت کند، بلکه همچنین باعث جلوگیری از فرورفتگی خارج از مرکز می شود که می تواند باعث کاهش عمر دمنده شود. علاوه بر این، کاهش سر و صدا و ارتعاش تأکید اصلی در توسعه سری جدید دمنده ریشه است.
امکانات
- محفظه هوا و پوشش جانبی دمنده ما با لبه فلنج و شیار می باشد، این می تواند هر دو عملکرد دمنده را تقویت کند و از پیچ و مهره دنده خارج شود، که خارج از مرکز می تواند عمر دمنده را کاهش دهد.
- روتور ما یک روش چهار چرخه در یک فرایند یک بار است، آن را به حداقل رساند خطاهای ساخته شده انسان ساخته شده، تضمین دقت چرخ لبه و افزایش بهره وری دمنده.
- تعویض مناسب بین روتور و روتور با پوشش، هیچ گونه تماس مستقیم با عملکرد را تضمین نمی کند، بنابراین بدون نیاز به روانکاری است.
- سیستم چرخ دنده همزمان و بلبرینگ شفت نیاز به روانکاری دارند، این در یک اتاق جانبی مجزا قرار دارد که این قطعات متحرک را با مهر و موم مناسب مناسب برای جلوگیری از نشت نفت به محفظه اصلی.
- CNC کیفیت و دقت پردازش اجزا را تضمین می کند
- سر و صدای کم و ارتعاش کم
کاراکتر اصلی دمنده ریشه
دو روتور در محفظه بدن دمنده وجود دارد، زمانی که روتورها در جهت مخالف چرخش می کنند، فشار هوا ایجاد می شود به دلیل تغییر حجم V1 در سمت ورودی. و هوا در حجم V2 از طریق طرف تخلیه ارسال می شود و فشار بالا از طریق تخلیه ایجاد می شود.
هیچ روانکاری بین دو روتور نیازی نیست زیرا فاصله بین آنها برای هیچ حرکت لمسی وجود ندارد، بنابراین اصطکاکی وجود ندارد. دمنده حتی در دمای بالا و تهویه هوا تمیز می کند، همچنین می تواند برای هدف خلاء استفاده شود.
ورق مشخصات
<
| مدل | RPM | ظرفیت Qs (m³ / min) فشار (mmAq) قدرت La (Kw) |
| 1000 میلیمتر | 2000 میلی متر مربع | 3000 میلی آمپر | 4000 میلیمتر | 5000mmAq | 6000 میلیمتر |
| Qs | لا | Qs | لا | Qs | لا | Qs | لا | Qs | لا | Qs | لا |
| TH-40 | 1750 | 0.6 | 0.26 | 0.56 | 0.39 | 0.54 | 0.53 | 0.51 | 0.66 | | | | |
| 2000 | 0.71 | 0.3 | 0.68 | 0.45 | 0.65 | 0.6 | 0.62 | 0.75 | | | | |
| 2300 | 0.84 | 0.34 | 0.81 | 0.51 | 0.78 | 0.69 | 0.75 | 0.86 | | | | |
| 2600 | 0.97 | 0.38 | 0.84 | 0.57 | 0.91 | 0.78 | 0.88 | 0.97 | | | | |
| TH-50 | 1000 | 1.33 | 0.72 | 1.18 | 1.07 | 1.04 | 1.45 | 0.9 | 1.81 | 0.77 | 2.15 | 0.64 | 2.44 |
| 1250 | 1.86 | 0.91 | 1.71 | 1.35 | 1.57 | 1.82 | 1.43 | 2.27 | 1.31 | 2.69 | 1.18 | 3.06 |
| 1450 | 2.29 | 1.05 | 2.14 | 1.56 | 2 | 2.1 | 1.86 | 2.62 | 1.74 | 3.11 | 1.61 | 3.53 |
| 1560 | 2.53 | 1.13 | 2.38 | 1.68 | 2.24 | 2.26 | 2.1 | 2.82 | 1.97 | 3.35 | 1.84 | 3.8 |
| 1750 | 2.94 | 1.27 | 2.78 | 1.88 | 2.65 | 2.54 | 2.51 | 3.17 | 2.38 | 3.75 | 2.25 | 4.27 |
| TH-65 | 1000 | 2.76 | 1.2 | 2.48 | 1.9 | 2.27 | 2.5 | 2.06 | 3.1 | 1.85 | 3.7 | 1.75 | 4.3 |
| 1250 | 3.41 | 1.5 | 3.14 | 2.2 | 2.93 | 2.9 | 2.72 | 3.6 | 2.51 | 4.3 | 2.31 | 5 |
| 1420 | 4.03 | 1.7 | 3.76 | 2.5 | 3.55 | 3.3 | 3.34 | 4.2 | 3.23 | 5 | 3.03 | 5.8 |
| 1550 | 4.48 | 1.8 | 4.23 | 2.7 | 4 | 3.6 | 3.79 | 4.5 | 3.58 | 5.4 | 3.37 | 6.3 |
| 1750 | 5.17 | 2.1 | 4.89 | 3.1 | 4.68 | 4.1 | 4.47 | 5.1 | 4.26 | 6.1 | 4.16 | 7.1 |
| TH-80 | 1000 | 4.38 | 1.5 | 3.94 | 2.4 | 3.57 | 2.8 | 3.25 | 4.3 | 2.97 | 5.2 | 2.72 | 6.1 |
| 1150 | 5.27 | 1.8 | 4.85 | 2.9 | 4.48 | 3.9 | 4.16 | 5 | 3.87 | 6 | 3.61 | 7.1 |
| 1300 | 6.17 | 2 | 5.74 | 3.2 | 5.37 | 4.4 | 5.05 | 5.6 | 4.76 | 6.8 | 4.51 | 8 |
| 1450 | 7.07 | 2.2 | 6.65 | 3.6 | 6.28 | 5 | 5.96 | 6.3 | 5.66 | 7.6 | 5.41 | 9 |
| 1600 | 7.96 | 2.5 | 7.54 | 4 | 7.17 | 5.5 | 6.85 | 6.9 | 6.55 | 8.4 | 6.3 | 9.9 |
| TH-100 | 1000 | 6.72 | 2.3 | 6.22 | 3.5 | 5.72 | 4.8 | 5.38 | 6.1 | 5.04 | 7.4 | 4.8 | 8.7 |
| 1150 | 8 | 2.8 | 7.42 | 4.2 | 7.02 | 5.5 | 6.58 | 7.2 | 6.34 | 8.5 | 6.14 | 10 |
| 1300 | 9.26 | 3 | 8.71 | 4.6 | 8.26 | 6.3 | 7.89 | 8 | 7.57 | 9.7 | 7.31 | 11.4 |
| 1450 | 10.5 | 3.4 | 9.96 | 5.2 | 9.51 | 7 | 9.14 | 9 | 8.82 | 10.8 | 8.57 | 12.7 |
| 1600 | 11.8 | 3.7 | 11.2 | 5.7 | 10.8 | 7.8 | 10.4 | 9.9 | 10.1 | 12 | 9.82 | 14.1 |
| TH-125 | 970 | 11 | 3.4 | 10.2 | 5.7 | 9.5 | 7.9 | 8.9 | 10.2 | 8.5 | 12.5 | 8 | 14.8 |
| 1150 | 13.5 | 4 | 12.7 | 6.7 | 12.1 | 9.4 | 11.5 | 12.1 | 11 | 14.8 | 10.6 | 17.5 |
| 1300 | 15.6 | 4.5 | 14.8 | 7.6 | 14.2 | 10.6 | 13.6 | 13.6 | 13.1 | 16.7 | 12.7 | 19.8 |
| 1450 | 17.7 | 5 | 16.9 | 8.5 | 16.2 | 11.8 | 15.6 | 15.2 | 15.2 | 18.7 | 14.7 | 22.1 |
| 1600 | 19.8 | 5.5 | 19 | 9.3 | 18.3 | 13 | 17.7 | 16.8 | 17.3 | 20.6 | 16.8 | 24.4 |
انتخاب مدل
1. حجم هوا نشان داده شده در فرم عملکرد بالا، حجم مکش در شرایط مکش استاندارد (دما 20 ℃، فشار مطلق 1.0332 کیلوگرم در ㎡، رطوبت نسبی 65٪).
2. فرمول تبدیل بین عادی (به عنوان مثال: 0 ℃، 1.0332 کیلوگرم / ㎡، ABS) و شرایط استاندارد:
Qs = Qn * (yn / ys)، y = 0.465 * (P-0.378 ᵩ * Ps) / (273 + t)
ᵩ = رطوبت (٪) P = فشار (mmHg)
Qn: جریان هوا در شرایط نرمال N m³ / min
Qs: جریان هوا تحت شرایط استاندارد (نشان داده شده در جدول عملکرد بالا m³ / دقیقه)
Y: وزن جیره هوا (kg / m³)
Ps: فشار اشباع بخار آب دما (mmHg)
T: دمای مطلق (273 + t) ℃
3. در عین حال، جریان هوا تحت شرایط تخلیه می تواند به جریان هوا تحت شرایط استاندارد تبدیل شود:
Qs = Qd * (1.0332 + Pd) * (273 + Ts) / (1.032 * (273 + Td))
Qd: جریان هوا تحت شرایط تخلیه، m³ / min
Ts: دمای مکش
Td: دمای تخلیه
Pd: فشار تخلیه، kgf / ㎡
4. انتخاب نوع دمنده، قطر، دور در دقیقه و قدرت شفت بر اساس جدول عملکرد به عنوان مورد نیاز جریان هوا و فشار تخلیه را انتخاب کنید.
5. اندازه کوچکتر برای دیدگاه اقتصادی، و اندازه بزرگتر برای سطح سر و صدای پایین تر و عملکرد اصلاحی برای نمایش طولانی.
منحنی عملکرد

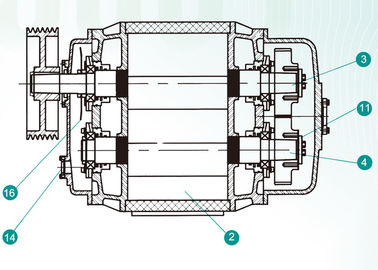

ابعاد محصول
برنامه های کاربردی:
1. هوا فریزر / اگزوز
- PSA و VSA دمنده و پمپ های خلاء
- خنک کننده هوا در خارج از ساحل
2. گازهای خورنده / سمی
- دمنده های دی اکسید کربن
- گازهای گلخانه ای SO2
- VCM بادکنک
3. گازهای غیر خورنده
- گردش خون هیدروژن
- نانولوله های بازسازی نیتروژن
- تخلیه کننده های گاز
- انتقال دودکش های گاز
4. پمپ های خلاء
- پمپ های خلاء پمپ چند مرحله ای
- PSA و VSA دمنده و پمپ های خلاء
5. سرپرست فشار بالا
6. تقویت کننده بخار
- ماشین ریلی LPG
- کمپرسور تخلیه تانک
- کمپرسور بخار
- تقویت کننده های بازگشت بخار
مزیت رقابتی
تمام دمنده های ریشه های سه لبه ما سالانه ساخته می شوند و پس از سخت ترین چسبندگی به استانداردهای کیفیت ISO 9001 و CE، شامل استفاده از ماشین آلات بسیار دقیق و مرتب نگهدارنده CNC ما ساخته می شوند. توجه دقیق به هر جزئیات پرداخت می شود، در زمینه تخصصی که در آن خطاهای فنی باید حداقل به حداقل برسد.
